タービンダイヤフラム
タービンダイヤフラムの製作詳細

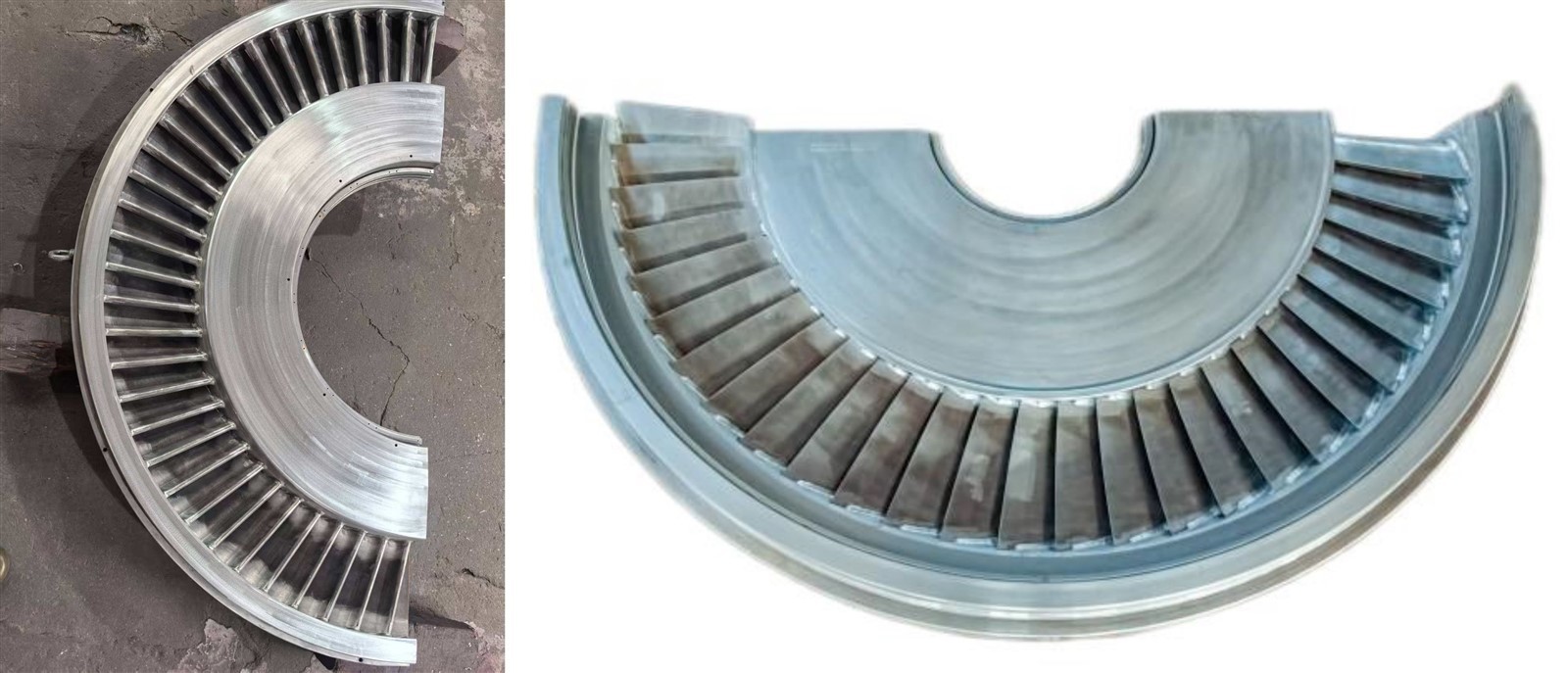

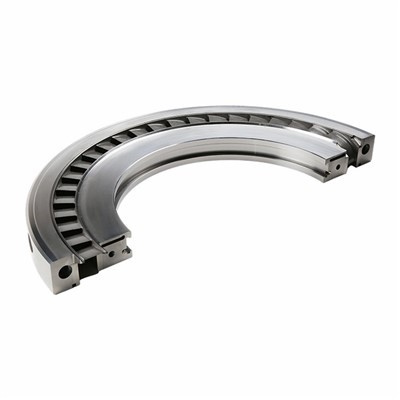

タービンダイヤフラムは蒸気タービン内の中心部品を構成します。シリンダー内に設置され、シリンダーを異なる圧力の複数のチャンバーに分割します。その機能には、エネルギー変換、構造支持、密閉が含まれます。以下に、構造、種類、機能、設計要件（性能および技術的側面を含む）、およびメンテナンスを網羅する包括的な概要を示します。
構造と構成
コアコンポーネント
ダイヤフラム本体
主要なフレームワークとして機能し、通常は高強度合金から鋳造され、タービン バッフルとノズル アセンブリの構造的バックボーンを提供します。{0}
ノズルリング
蒸気の流れをローターブレードに導き、エネルギー伝達を最適化します。
固定刃
蒸気をガイドする固定ベーンはダイアフラムに組み込まれており、効率的なインパルスまたは反応ステージングを実現します。
シール要素
ステージ間の漏れを防ぎ、真空の完全性を確保します。
タービンダイヤフラムの種類
カスケードタイプ
ブレードはシュラウドに溶接されて剛性が向上し、高出力ユニットに最適です。-
直接溶接タイプ
中推力タービンのコンパクトな設計のために、ステータブレードがリングに直接溶接されています。
鋳造タイプ

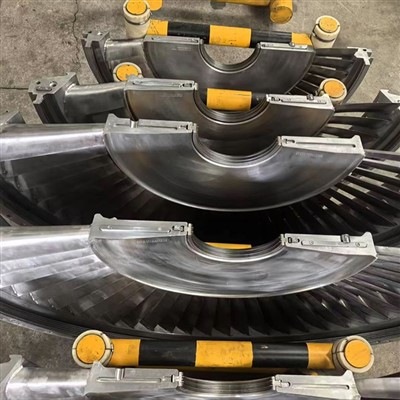

低圧湿り蒸気環境向けの一体鋳造により、費用対効果を高めます。{0}{1}{0}
機能
エネルギー変換
蒸気を誘導して熱エネルギーを機械的仕事に変換します。
構造的サポート
シリンダーのアライメントとローターの安定性を維持します。
シーリング
漏れを最小限に抑え、低圧セクションの効率と真空を維持します。-
設計要件
パフォーマンスの側面:
効率
最適化された流路により、改修前（山東開化プロジェクトなど）よりも 13.5% 高いパフォーマンスを達成しました。-
耐久性
材料は 500 ～ 1000 度の温度に耐え、蒸気消費量は 4.11 kJ/kWh に削減されます。
技術的側面:
精度
CNC加工による公差±0.01mm。
材料
耐熱性には 21CrMoV5-7 などの高合金鋼-。
メンテナンスと修理
- センタリング調整 ダミーシャフト法またはレーザーコリメータを使用して、絞りの凹部のセンタリングを測定します。正確な位置合わせは、シムの追加または削除、またはキー溝の充填によって実現されます。標準要件では、横方向の偏差が 0.05 mm 未満であることが義務付けられており、垂直方向の偏差は下向きにのみ許可されます。
- 迅速なメンテナンス設計 新しい特許取得済みの設計では、ヒンジ付きダイヤフラム本体を採用しており、メイン シャフトを分解せずに展開とメンテナンスが可能です。サポートフレームとリデューサーにより、安定した展開と保管が容易になります。追加セクション: タービン ダイアフラム ディッシングへの対処 タービン ダイアフラム ディッシング、つまり熱応力による変形は、高負荷動作でよく見られる問題です。-。 GOINE の修復プロセスでは、正確な測定のためにレーザー スキャンを行った後、制御された熱処理を行って 0.02 mm 以内の平坦度を復元します。これによりダイヤフラムの寿命が 25% 延長され、発電所のダウンタイムが最小限に抑えられます。
豊富な経験を持つ当社は、中国で最も専門的なタービン ダイヤフラム メーカーの 1 つです。ここで販売されている割引タービン ダイヤフラムを購入し、工場から価格表を入手することを心から歓迎します。高品質かつ低価格の製品が入手可能です。
